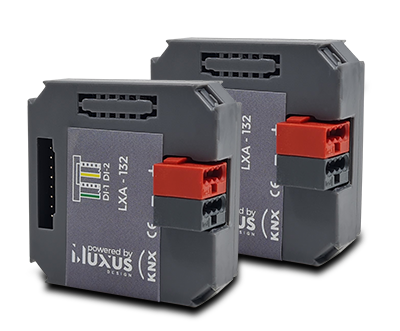

Код продукта: LXA-132 / Код продукта: LXA-134 / Код продукта: LXA-138
Интерфейс для кнопочных выключателей iluxus Design на 2, 4 и 8 клавиш предназначен для использования в качестве интерфейса между системой KNX и обычными выключателями или кнопками. Устанавливается за выключателем в объединенной настенной и распределительной коробке. Может использоваться для переключения, диммирования, управления шторами/жалюзи или сценами, а также для отправки значений, например, процентов, температуры, люксов, 2-битных, 1-байтных и 2-байтных значений.
Также имеет логические операции и операции преобразования. Таким образом, это устройство используется в качестве компактного модуля KNX для выполнения множества конфигураций.
Характеристики продукта
- 2 или 4 функциональных входных канала
- Простое подключение с помощью цветных кабелей
- Возможность интеграции данных с сухими контактами в линию KNX
- Переключение, диммирование, управление шторами/жалюзи, сцены, кнопка с множественными операциями, последовательная функция, счетная функция и функция счетчика вверх/вниз
- Операция длительного нажатия
- Выбор времени подавления дребезга
- Простой монтаж в универсальную монтажную коробку 60×60 мм
- Конфигурируется с ETS
- Светодиод и кнопка программирования
- Сертифицировано по ISO 9001 и KNX
- 2 года гарантии

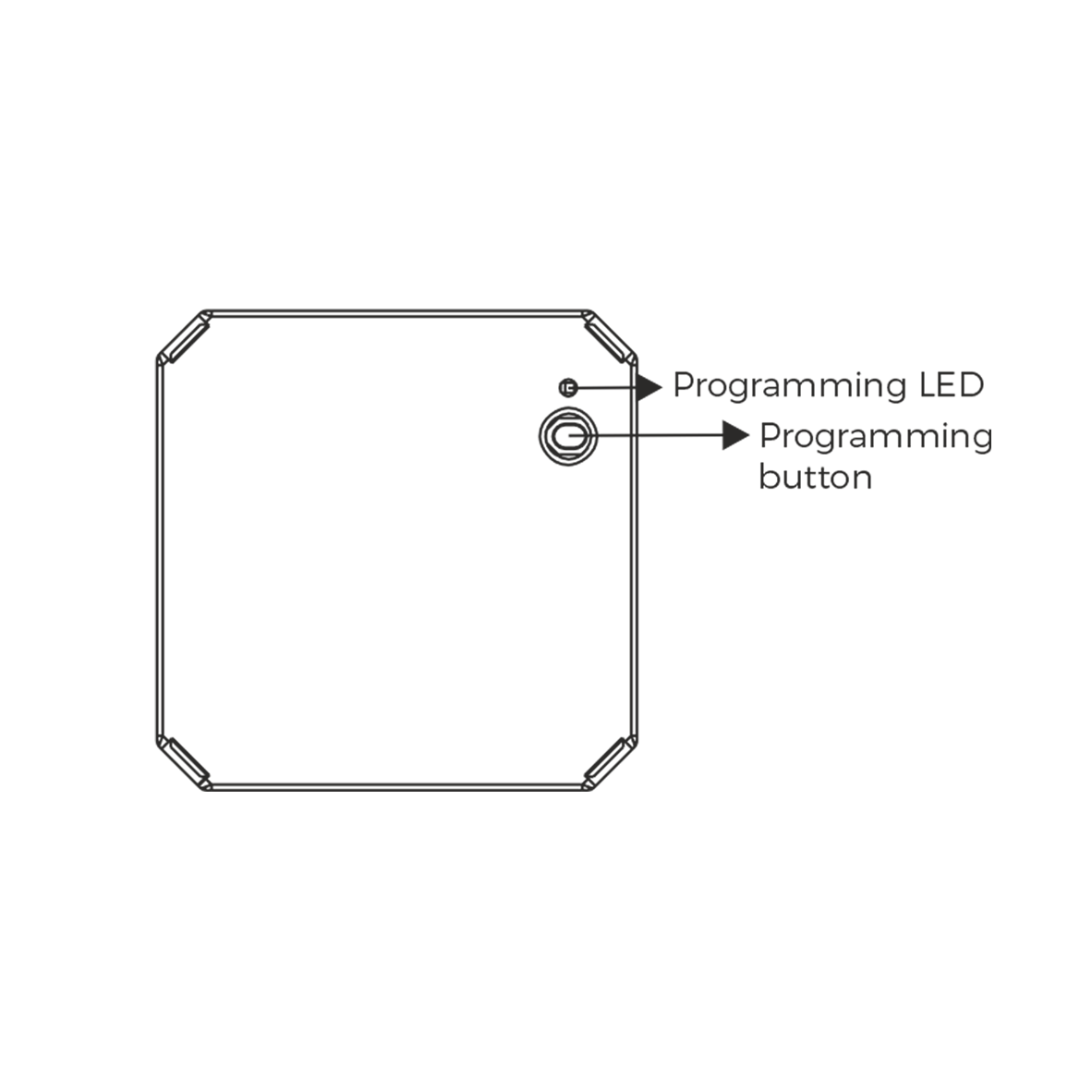

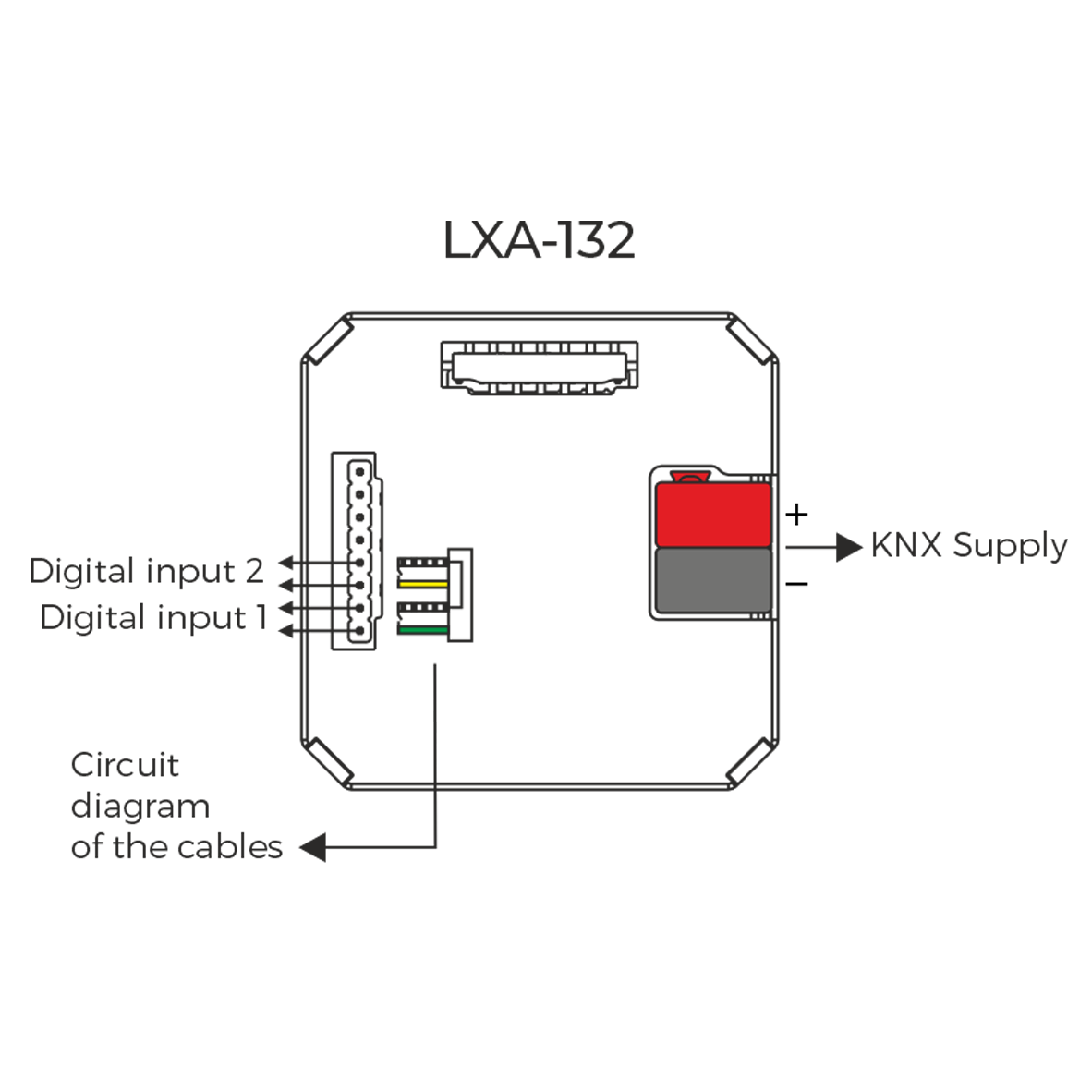

Схема подключения

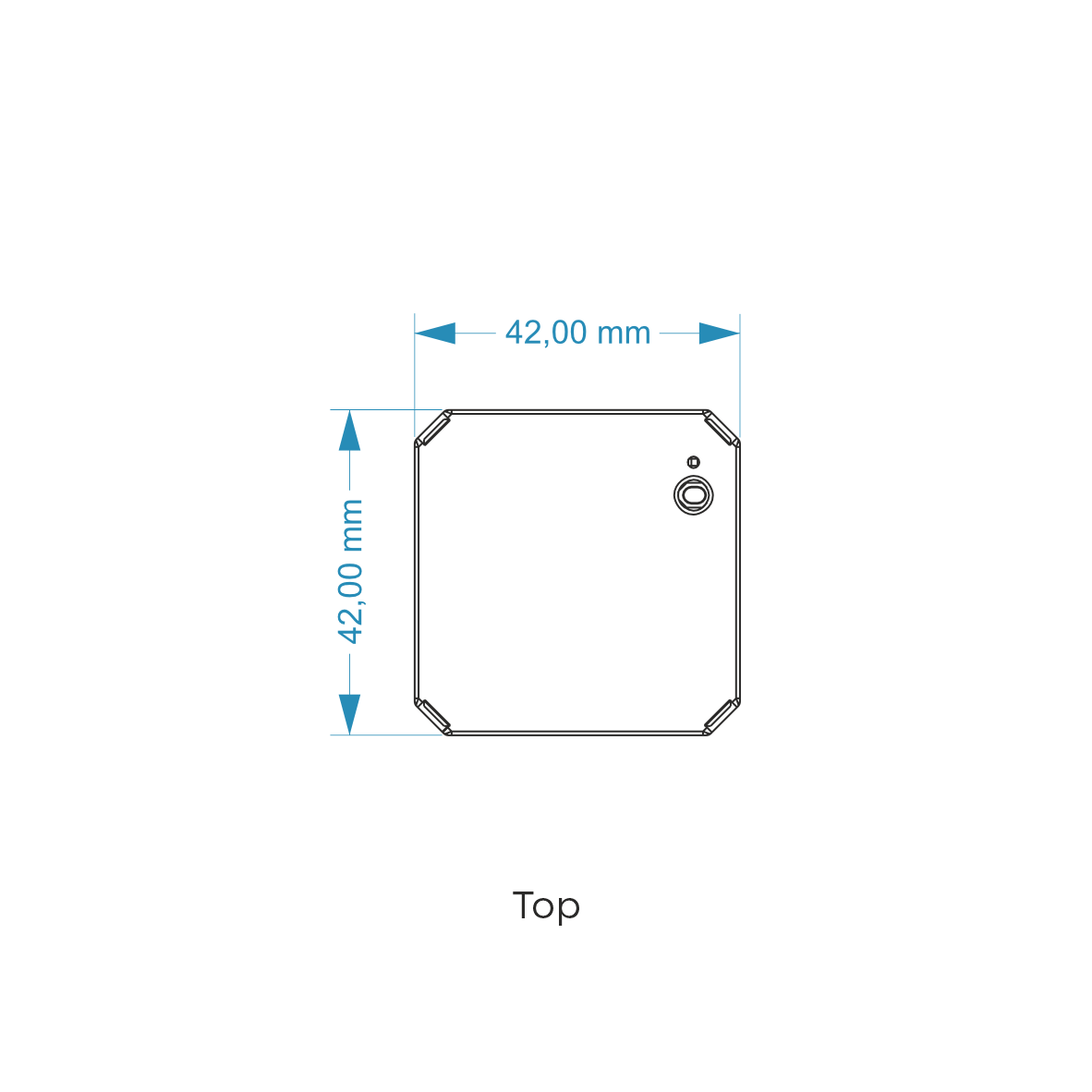

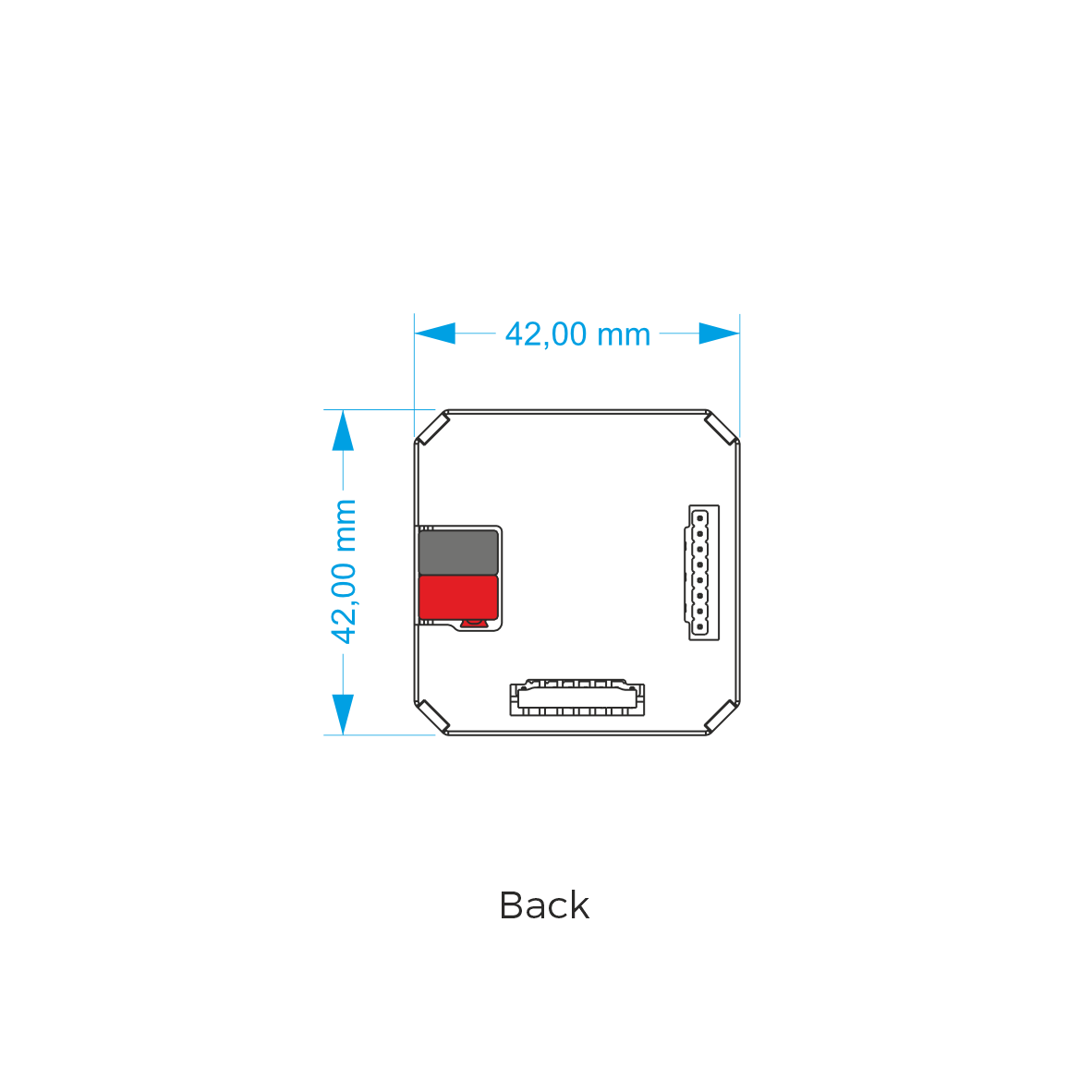

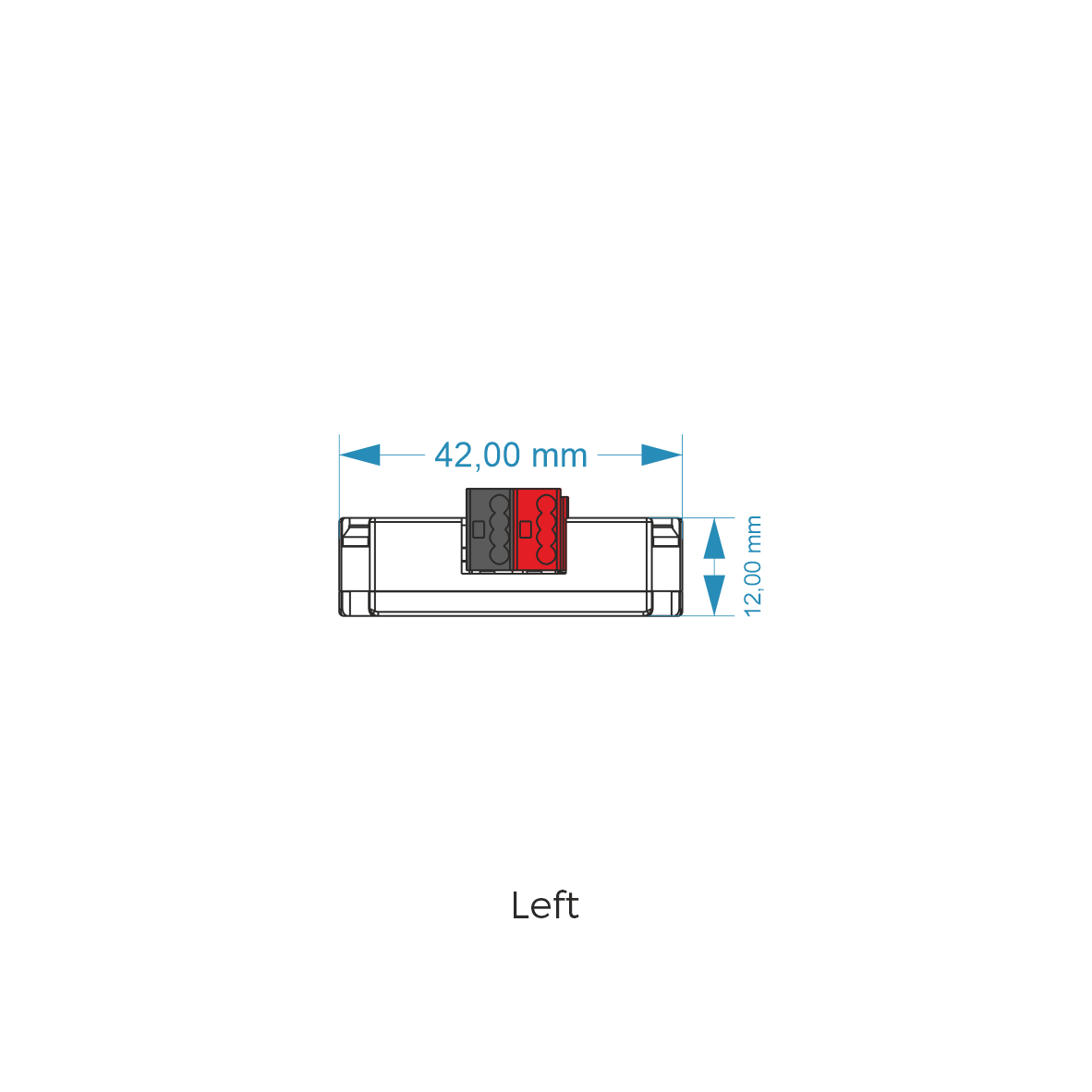

Масштабный чертёж
Технические данные
| Type of protection | IP 20 | EN 60529 |
| Safety class | ıı | EN 60664 |
| Protection Class | III | IEC 61140 |
| Power Supply | Voltage | KNX Bus System |
| Current Consumption | <10mA | |
| Mounting | 60x60 mm standart switch junction | |
| Connection | KNX Bus connection terminal | 0,8 mm² Ø, solid core |
| Inputs | 4 pos. or 8 pos. 2.00mm Pin Header | |
| Inputs | Number | 2 or 4 |
| Max. Cable lenght | <50m | |
| Conductor cross section | 0,22 mm² | |
| Scanning voltage | 3,3 V | |
| Sensing current | 0,1 mA | |
| Operating Elements | Programming LED and button | |
| Operations | Switching, Dimming Operation, | |
| Blind/Shutter Operation, Scene, | ||
| Push Button with Multiple Operations, | ||
| Sequence Function, Counter Pulse Function, | ||
| Counter Up/Down Function, Logic Gates | ||
| Operations, Converter Operations | ||
| Temperature range | Operation | 0°C / +45°C |
| Storage | -20°C / +70°C | |
| Humidity | Maximum air humidity | 85% no moisture consendation |
| Flammability | Non-flammable product | |
| Dimensions | L:12mm W:42mm H:42mm | |
| Weight | 22 gr with cables | |
| Certification | KNX Certified |
База данных ETS
 KNX Push Button Interface ETS Database |  Download ! |
