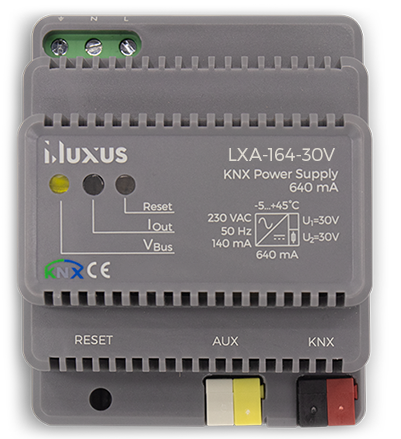

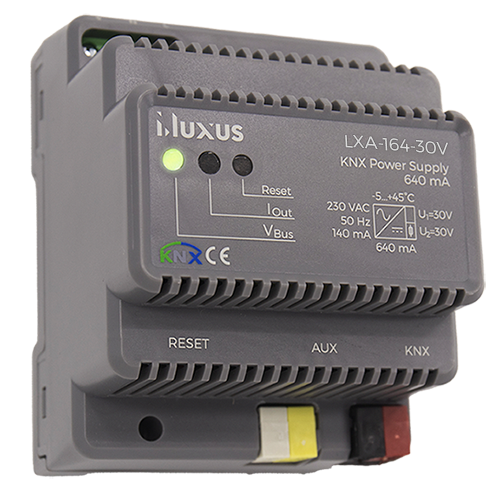

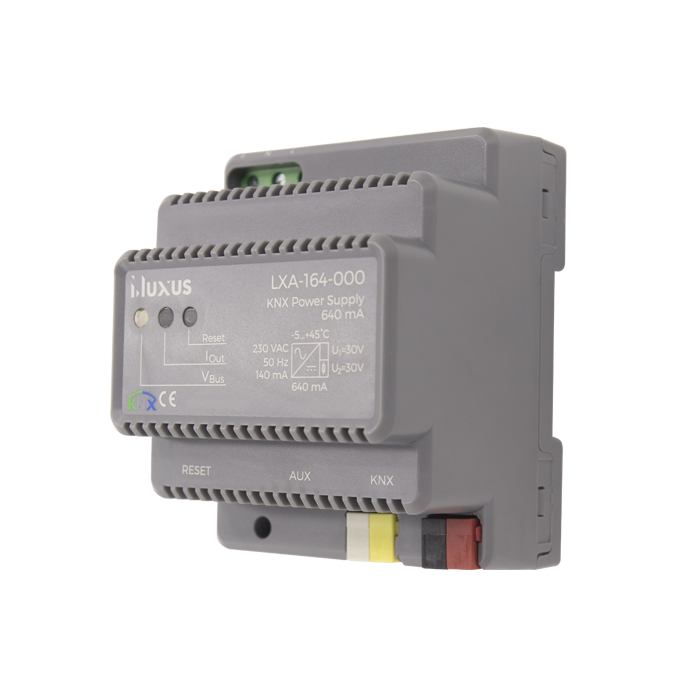

Код продукта: LXA-164-30V
Блок питания KNX iluxus Design генерирует напряжение DC 30V и имеет дополнительный выход вспомогательного напряжения. Интегрированный дроссель развязывает линию шины KNX от вспомогательного напряжения 30 В DC. Оба выхода защищены от перегрузки и короткого замыкания. Возможно любое желаемое распределение нагрузки по выходам до максимума в 640 мА. Светодиодный индикатор показывает статус устройства и перегрузку. Сброс осуществляется нажатием кнопки RESET на лицевой панели устройства.
Характеристики продукта
- Выходной ток 640 мА
- Рабочее напряжение AC 150V – 275V @50-60 Гц
- 2 выхода питания: Выход 1: Встроенный дроссель KNX (DC 30V, SELV) Выход 2: Внешний выход вспомогательного питания (30V, SELV)
- Защита от короткого замыкания для обоих выходов
- Защита от перегрузки для обоих выходов
- 3 светодиодных индикатора:
Левый светодиод (Зеленый): Питание
Средний светодиод (Красный): Перегрузка или короткое замыкание (Iвых > 900 мА, светодиод горит; в противном случае светодиод выключен)
Правый светодиод (Красный): Сброс

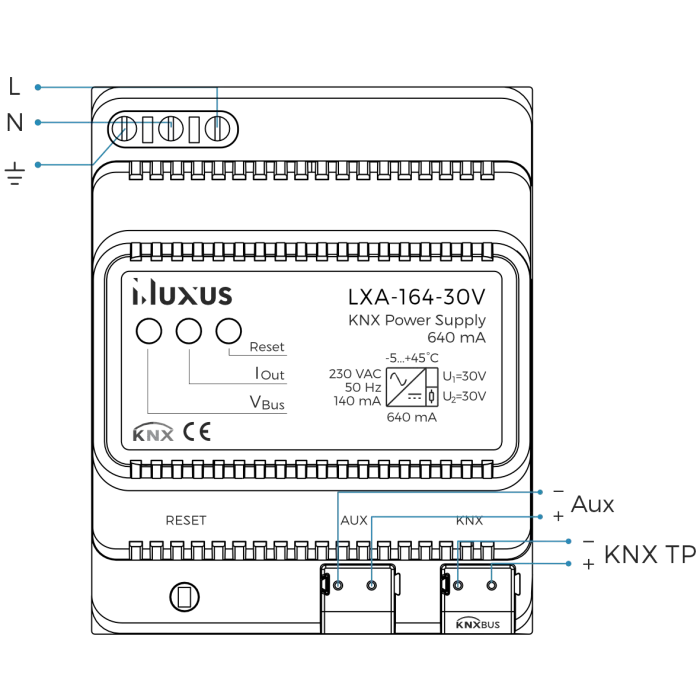

Схема подключения

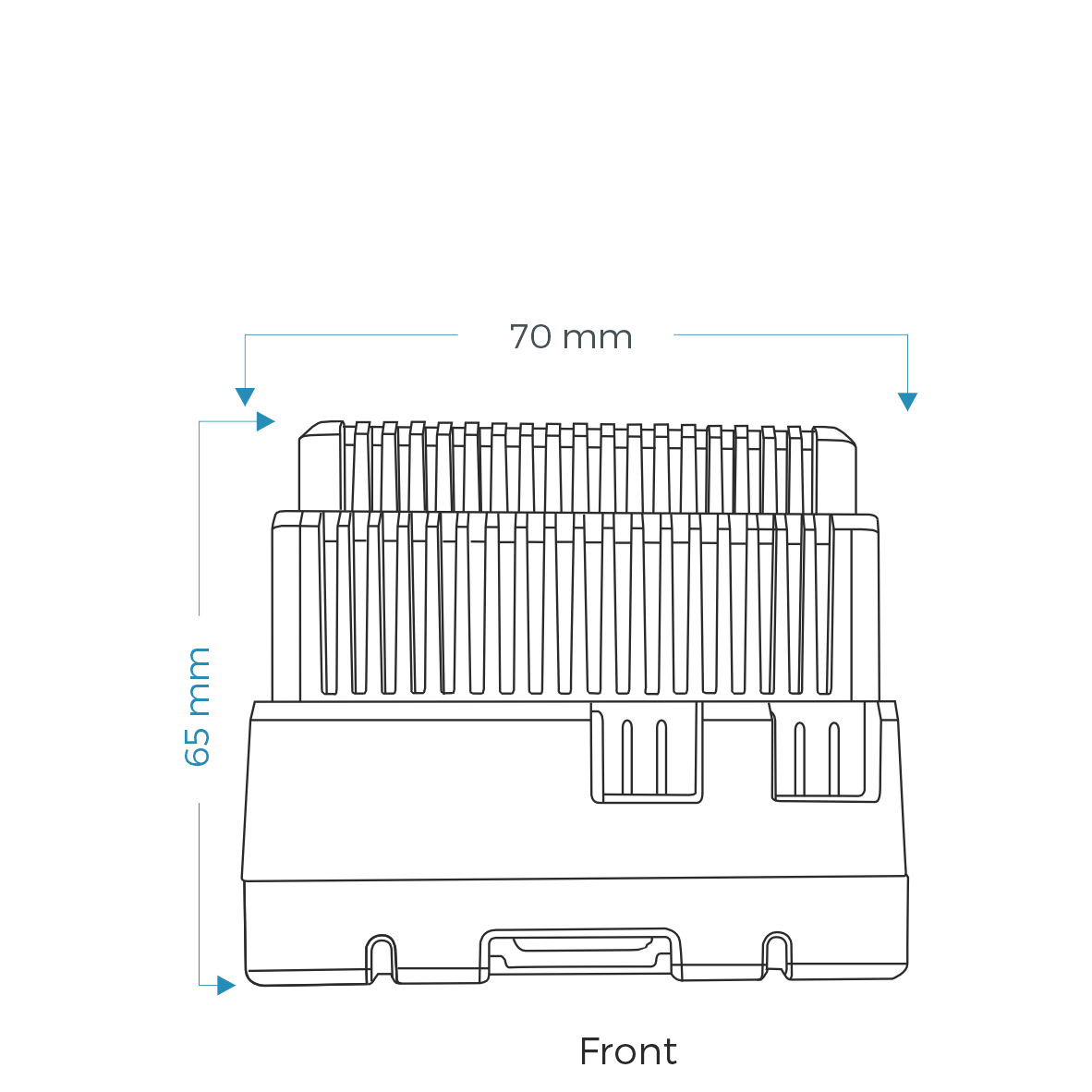

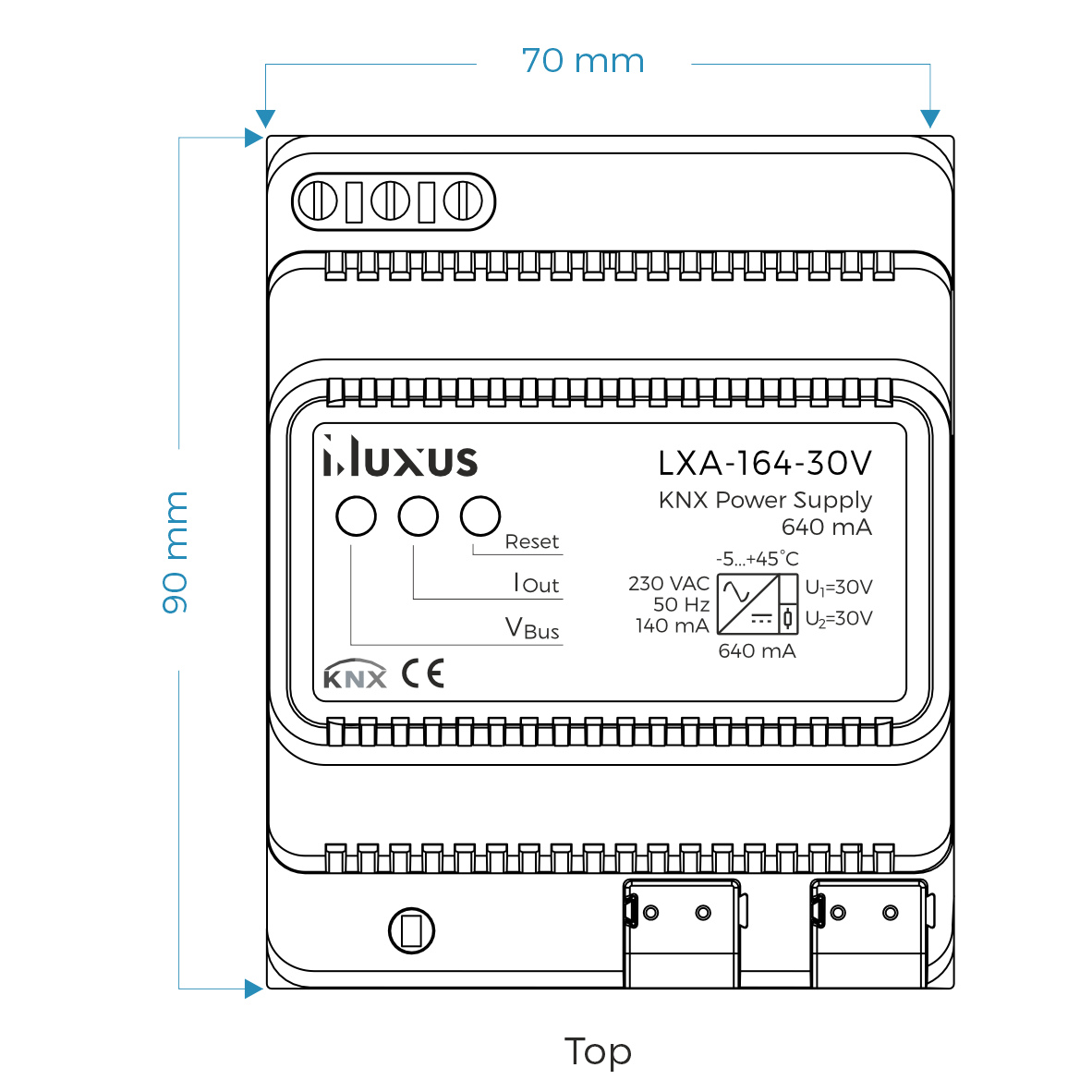

Масштабный чертёж
Технические данные
| Type of protection | IP 20 | EN 60529 |
| Safety class | ıı | EN 60664 |
| Power Supply | Mains Voltage | AC 230V ±15 % @ 50 Hz |
| Leakage Loss (Open Circuit) | 1,2 W | |
| Leakage Loss (Normal) | 3,4 W | |
| Power Consumption (Normal) | 23 W | |
| Power Consumption (Max. Overload) | 42 W | |
| Power Output | KNX Output Voltage | 28 ... 31 VDC (SELV) |
| AUX Output Voltage | 28 ... 31 VDC (SELV) | |
| Rated Current | 640 mA | |
| Maximum Current (Total Output) | 1,2 A | |
| Mains failure bridging time | > 100 ms | |
| Efficiency at nominal load | 81 % | |
| With in Space Unit | 4 Modules (1 Module = 18 mm) | |
| Connections | Screw Terminals | 0,3 - 2,5 mm² |
| Max. Torque | 0,4 Nm | |
| KNX Connection Bus Terminal | 0,8 mm² Ø, solid core |
|
| Installation | 35mm DIN Rail | |
| Operating Element | Reset Button | Reset at the EIB/KNX Output |
| Left LED (Green) | Output Voltage is OK | |
| Middle LED (Red) | Overload or Short Circuit | |
| Right LED (Red) | Reset | |
| Temperature Range | Operation | (-5°C ... +45°C) |
| Storage | (-20°C ... +70°C) | |
| Humidity | Maximum air humidity | 5% ... 93% (non consendation) |
| Flammability | Non-flammable product | |
| Dimensions | L:70 W:90 H:65 mm | |
| Weight | 206 gr | |
| Standarts | EN50491-5-1 / -2 / -3, EN50581 | |
| EN61000-6-2 / -3 | ||
| EN61558-1 / -2-6 | ||
| Certification | KNX Certified |
