KNX Mix Switch Actuator 16-24 Output

KNX Mix Switch Actuator (16 & 24 Output)

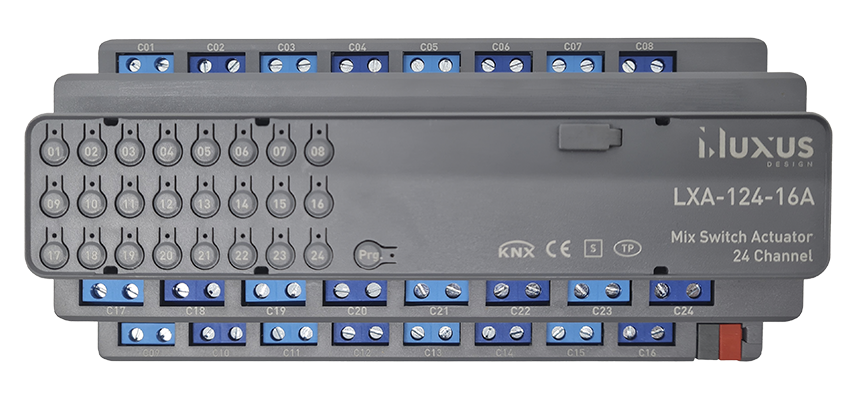

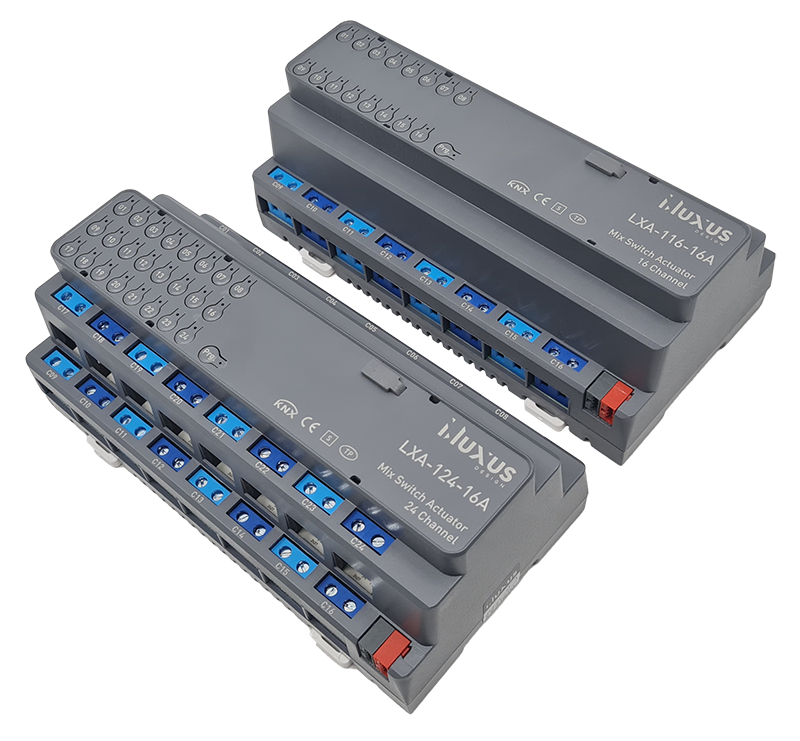

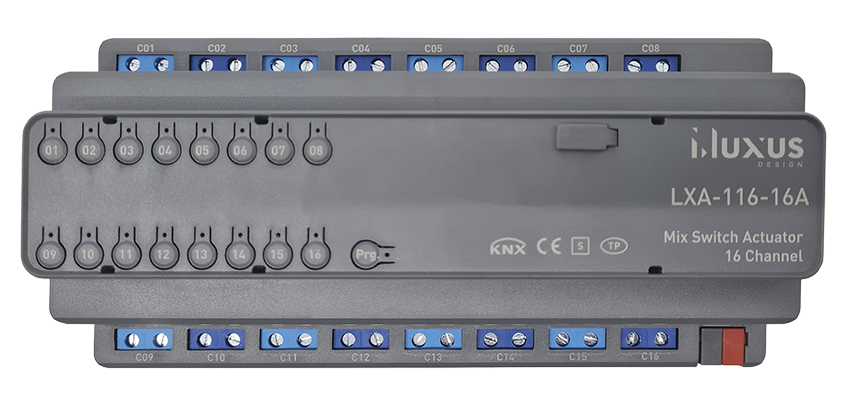

Код продукта: LXA-116-16A Код продукта: LXA-124-16A

Смешанный коммутационный привод KNX iluxus Design отвечает всем требованиям автоматизации в умном здании для обеспечения большего комфорта, безопасности и эффективности в жилых помещениях, резиденциях и коммерческих объектах. Смешанный привод используется в освещении, шторах/жалюзи, кондиционировании и т.д. Это универсальное устройство, позволяющее выполнять различные конфигурации. Коммутация на 16 выходов (LXA-116-16A) и 24 выхода (LXA-124-16A). Каждый канал может поддерживать нагрузку до 16А с характеристикой C и AC 230V. Можно управлять моторами штор и жалюзи на AC и DC, а также определять аварийные сценарии. Он предоставляет решения для различных требований в проектах благодаря своим функциям сценариев, логики и преобразователя данных.

Выходами можно управлять вручную с помощью кнопок на устройстве. Статус каждого канала отображается соответствующим светодиодом на модуле в реальном времени. Смешанные коммутационные приводы питаются от шины KNX и могут программироваться через программное обеспечение ETS.

Код продукта: LXA-116-16A

Код продукта: LXA-124-16A

Характеристики смешанного коммутационного привода KNX

16 выходных каналов для LXA-116-16A
24 выходных канала для LXA-124-16A
Функции управления освещением
Функции управления клапанами отопления
Функции управления шторами / жалюзи (управление моторами AC 230V и DC 24V)
Функции сигнализации ветра / дождя / заморозков для выходов штор / жалюзи
Функции управления фанкойлами для 2-трубных и 4-трубных систем
Функции комнатного контроллера, операции ОВКВ
Операции преобразования типов данных (1Bit / 2Bit / 1Byte / 2Byte)
Логические и централизованные функции управления

Работа в качестве нормально разомкнутых (NO) или нормально замкнутых (NC) контактов, настраивается через ETS
Обратная связь о состоянии переключения (только в режиме работы по шине)
Выходы имеют стабильное реле, позволяющее сохранять последнее состояние
Функции тайминга: задержка включения и выключения, лестничная функция, функция освещения
Интеграция в сцены освещения и штор / жалюзи
Функция счетчика рабочих часов, настраиваемая по шине
Сертифицировано по стандарту KNX
2 года гарантии

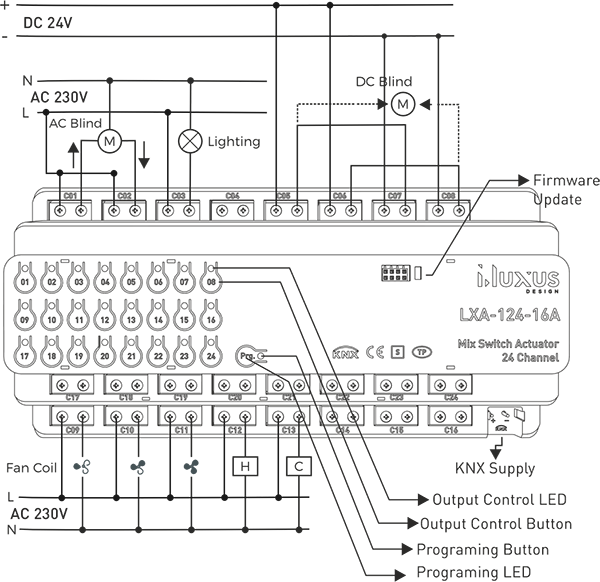

Схема подключения смешанного коммутационного привода KNX

16-24 Switch Actuator Connection Diagram

ПРОГРАММИРОВАНИЕ:

Нажмите кнопку «Prog» на модуле. При нажатии светодиод «Prog» активируется.

РУЧНОЕ УПРАВЛЕНИЕ:

Все выходы могут управляться с помощью соответствующих кнопок ручного управления. При нажатии кнопки выхода соответствующий выход будет открываться и/или закрываться в зависимости от последовательности нажатий. При этом будет активирован светодиод соответствующего канала.

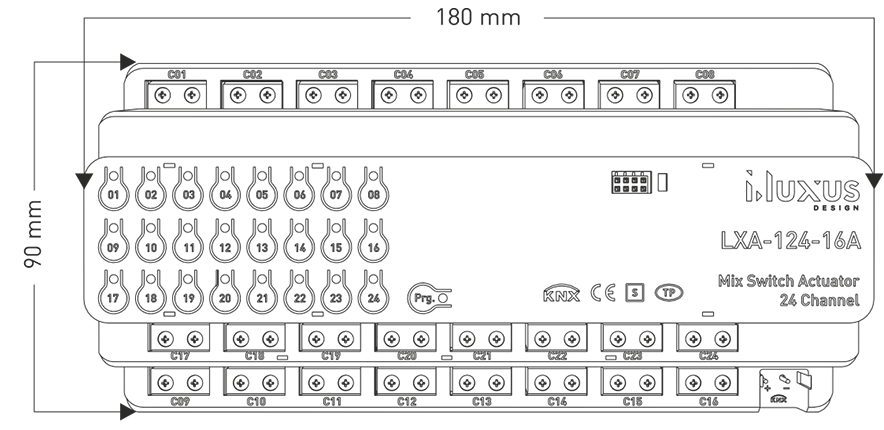

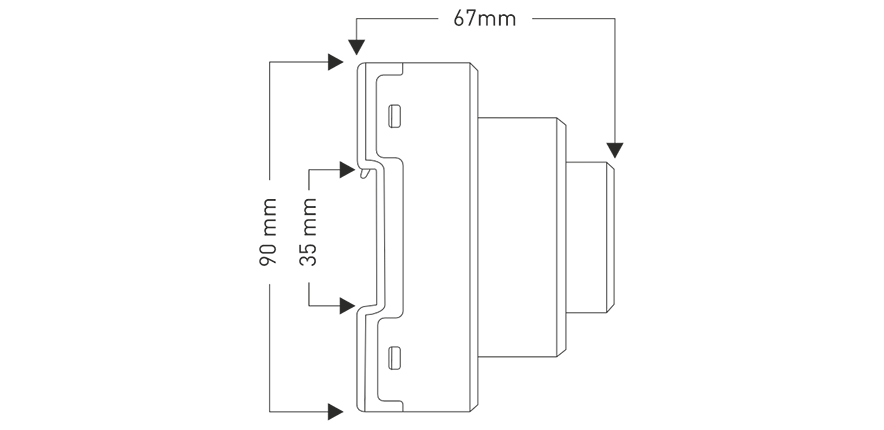

Масштабный чертёж смешанного коммутационного привода KNX

Технические данные

Type of protection	IP 20	EN 60529
Safety class	ıı	EN 60664
Models	16 Gang	LXA-116-16A
	24 Gang	LXA-124-16A
Product Detail	Mix Actuators
Power Supply	Voltage	KNX Bus System
	Current Consumption	<10mA
Width Inspace Unit	10 Module (1 Module = 18 mm)
Operating Mode	KNX Bus System
Output Connections	Conductor Cross Section	0,25 - 6 mm² single core
		0,25 - 4 mm² stranded
		0,25 - 2,5 mm² stranded, with ferrule without plastic sleeve
		0,25 - 4 mm² stranded, with ferrule with plastic sleeve
	Max. torque	0.5 Nm
	KNX Bus connection terminal	0,8 mm² Ø, solid core
Output	Number	16
		24
	Switching voltage	AC 230V; @50/60 Hz
	Switching capacity AC 250V	16A, 105A Inrush
	Maximum switching voltage	400V AC
	Maximum switching power	6400 VA
	Limiting making current (Inrush)	165A (Maximum 20ms Incand. Lamps)
		800A (Maximum 200µs)
	Coil Type	Latching, single coil
	Contact Form	SPST-NO (1 Form A)
	Contact Rating (Current)	16A
Temperature range	Operation	-5°C / +45°C
	Storage	-20°C / +70°C
Humidity	Maximum air humidity	85% no moisture consendation
Flammability	Non-flammable product
Dimensions	L:67 x W:180 x H:90 mm
Weight	LXA-116-16A	485 gr
	LXA-124-16A	645 gr
Certification	KNX Certified
Warranty	2 Year

KNX Mix Switch Actuator 16-24 Output
