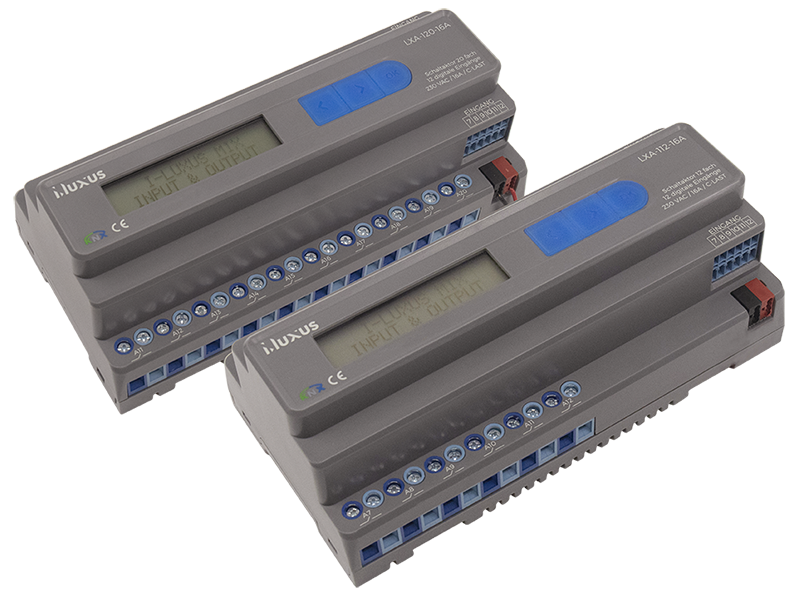

Код продукта: LXA-120-16A Код продукта: LXA-112-16A
Смешанный коммутационный привод KNX iluxus Design отвечает всем требованиям автоматизации в умном здании для обеспечения большего комфорта, безопасности и эффективности в жилых помещениях, резиденциях и коммерческих объектах. Смешанный привод используется в освещении, шторах/жалюзи, кондиционировании и т.д. Это универсальное устройство, позволяющее выполнять различные конфигурации. Коммутация на 16 выходов (LXA-116-16A) и 24 выхода (LXA-124-16A). Каждый канал может поддерживать нагрузку до 16А с характеристикой C и AC 230V. Можно управлять моторами штор и жалюзи на AC и DC, а также определять аварийные сценарии. Он предоставляет решения для различных требований в проектах благодаря своим функциям сценариев, логики и преобразователя данных.
Выходы можно управлять вручную с помощью отдельных кнопок на устройстве. Статус каждого канала отображается соответствующим светодиодом на модуле в реальном времени. Смешанные коммутационные приводы питаются от шины KNX и могут программироваться через программное обеспечение ETS.

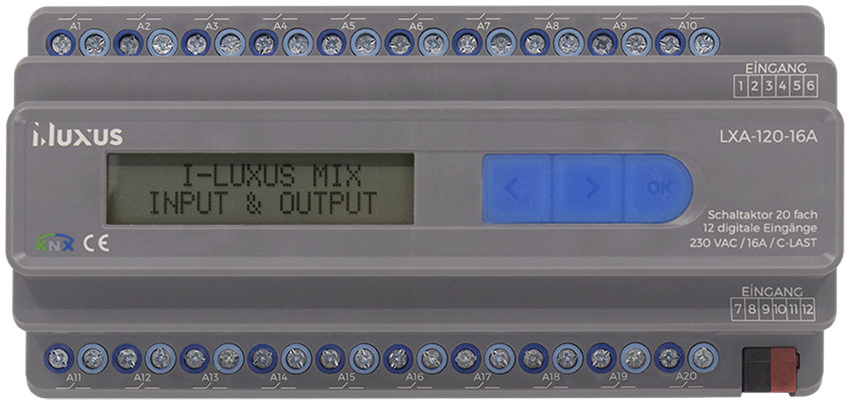

Код продукта: LXA-120-16A

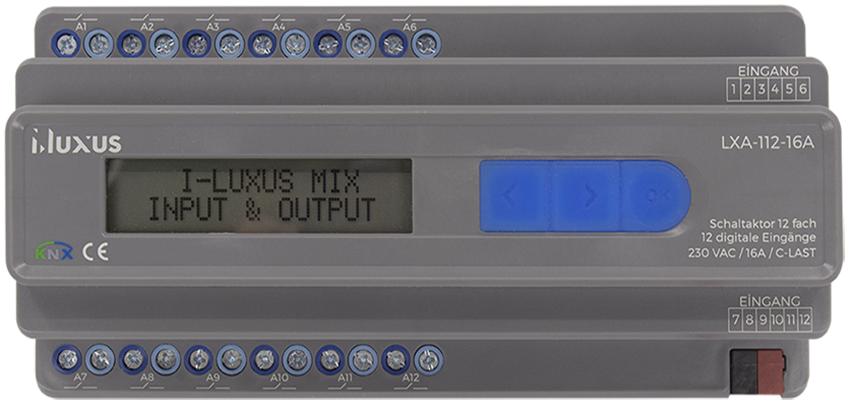

Код продукта: LXA-112-16A
Характеристики смешанного коммутационного привода KNX
- 12 входных каналов
- 12 выходных каналов для LXA — 112 — 16A
- 20 выходных каналов для LXA — 120 — 16A
- Функции управления освещением
- Функции управления клапанами отопления
- Функции управления шторами / жалюзи (управление моторами AC 230V и DC 24V)
- Функции сигнализации ветра / дождя / заморозков для выходов штор / жалюзи
- Функции управления фанкойлами для 2-трубных и 4-трубных систем
- Функции комнатного контроллера, операции ОВКВ
- Операции преобразования типов данных (1Bit / 2Bit / 1Byte / 2Byte)
- Логические функции
- Функции централизованного управления
- Работа в качестве нормально разомкнутых (NO) или нормально замкнутых (NC) контактов, настраивается через ETS
- Обратная связь о состоянии переключения (только в режиме работы по шине)
- Индикация положения переключателя
- Выходы имеют бистабильное реле, позволяющее сохранять последнее состояние
- Функции тайминга: задержка включения и выключения, лестничная функция, функция освещения
- Интеграция в сцены освещения и штор / жалюзи
- Функция счетчика рабочих часов, настраиваемая по шине
- Сертифицировано по ISO 9001 и KNX
- 2 года гарантии

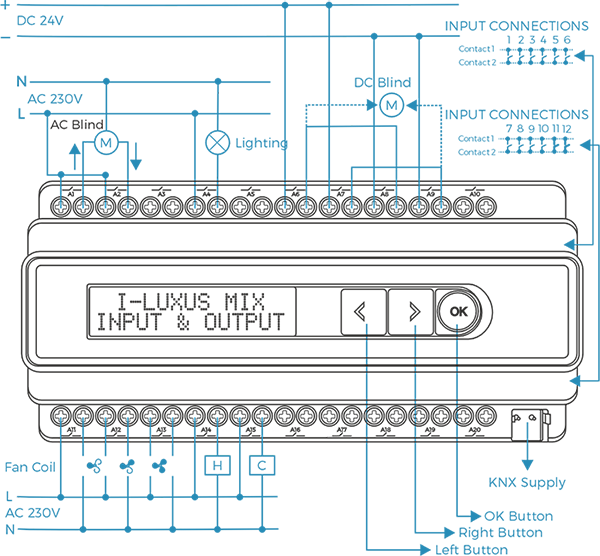

Схема подключения смешанного коммутационного привода KNX
ПРОГРАММИРОВАНИЕ:
Нажмите кнопку «OK» в главном меню. Перейдите в меню «РЕЖИМ ПРОГРАММИРОВАНИЯ» с помощью правой кнопки. Выберите «РЕЖИМ ПРОГРАММИРОВАНИЯ» кнопкой «OK». Если отображается «Неактивно», нажмите «OK» для выхода из режима программирования. Автоматический выход после программирования или через 120 секунд.
РУЧНОЕ УПРАВЛЕНИЕ:
Меню выходов:
Нажмите кнопку «OK» в главном меню. Выберите «МЕНЮ ВЫХОДОВ» кнопкой «OK». Установите позицию курсора с помощью правой и левой кнопок для выбора соответствующего «ВЫХОДА». Нажмите кнопку «OK» для изменения состояния соответствующего канала.
Меню входов:
Нажмите кнопку «OK» в главном меню. Затем правую кнопку для перехода в «МЕНЮ ВХОДОВ». Нажав «OK», войдите в «МЕНЮ ВХОДОВ». Если входной канал замкнут, состояние входа будет отображаться как ‘1’, в противном случае — 0.
Примечание:
Для возврата в главное меню удерживайте кнопку ‘OK’ нажатой в течение 3 секунд. Кроме того, если ни одна кнопка не нажимается в течение 120 секунд, яркость ЖК-экрана автоматически снижается до 10%.

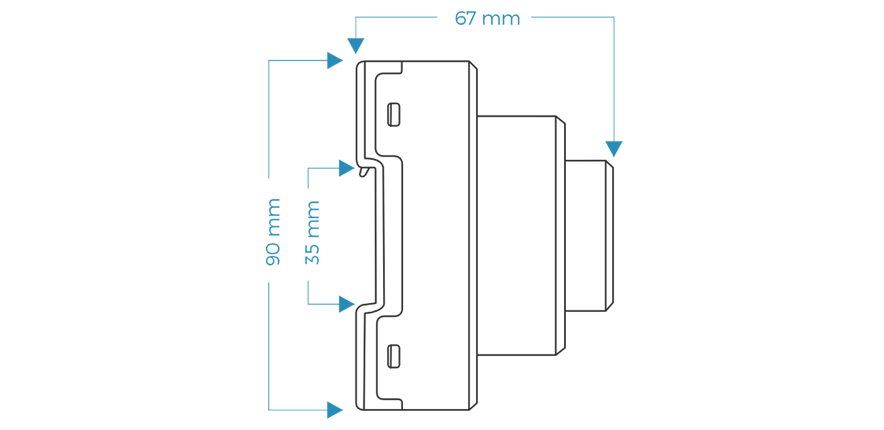

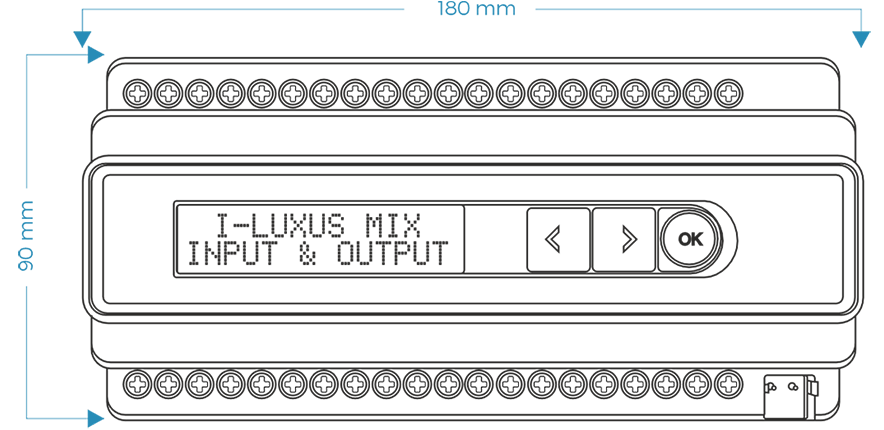

Масштабный чертёж смешанного коммутационного привода KNX
Технические данные смешанного коммутационного привода KNX
| Type of protection | IP 20 | EN 60529 |
| Safety class | ıı | EN 60664 |
| Models | 12 Gang | LXA-112-16A |
| 20 Gang | LXA-120-16A | |
| Product Detail | Mix Actuators With 12 Digital Inputs | |
| Power Supply | Voltage | KNX Bus System |
| Current Consumption | <10mA | |
| Width Inspace Unit | 10 Module (1 Module = 18 mm) | |
| Operating Mode | KNX Bus System | |
| Output Connections | Conductor Cross Section | 0,25 - 6 mm² single core |
| 0,25 - 4 mm² stranded | ||
| 0,25 - 2,5 mm² stranded, with ferrule without plastic sleeve | ||
| 0,25 - 4 mm² stranded, with ferrule with plastic sleeve | ||
| Max. torque | 0.5 Nm | |
| KNX Bus connection terminal | 0,8 mm² Ø, solid core | |
| Output | Number | 12 |
| 20 | ||
| Switching voltage | AC 230V; @50/60 Hz | |
| Switching capacity AC 250V | 16A, 105A Inrush | |
| Maximum switching power | 4000 VA | |
| Input Connections | Conductor Cross Section | 0,2 - 1,5 mm² solid |
| 0,2 - 1,5 mm² flexible | ||
| 0,25 - 1,5 mm² flexible, with ferrule without plastic sleeve | ||
| 0,25 - 0,75 mm² flexible, with ferrule with plastic sleeve | ||
| Input | Number | 12 binary inputs |
| State | Dry contact | |
| Scanning voltage | DC 3V3 Pulsed | |
| Current | 1 mA | |
| Cable length | < 50m | |
| Rated Values | Lamps Incandescent lamp load | 3680W |
| Fluorescent lamp load | AC 250V 16A, 105A inrush current | |
| Capacitive load | 70uF 10A cosQ=0.9 | |
| Operating Elements | Character LCD | |
| Buttons (3 pieces) | Right, Left, OK buttons, | |
| Temperature range | Operation | -5°C / +45°C |
| Storage | -20°C / +70°C | |
| Humidity | Maximum air humidity | 85% no moisture consendation |
| Flammability | Non-flammable product | |
| Dimensions | L:67 x W:180 x H:90 mm | |
| Weight | LXA-112-16A | 460 gr |
| LXA-120-16A | 578 gr | |
| Certification | KNX Certified |
