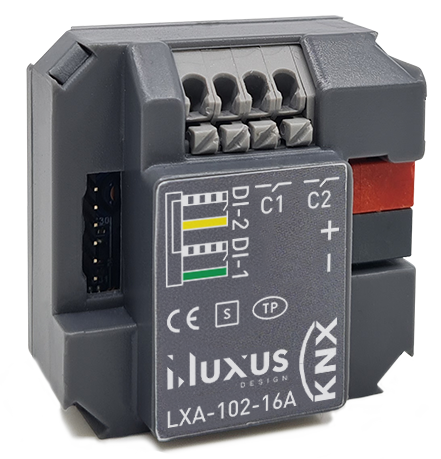

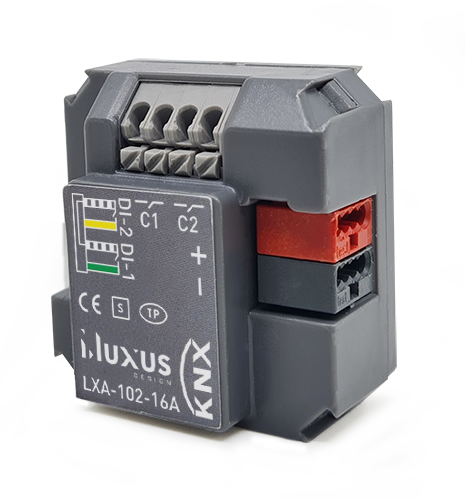

Код продукта: LXA-102-16A
2 релейных выхода / 2 цифровых входа / 1 аналоговый вход
Устройство является модульным устройством для установки (MDRC), которое используется в системах домашней и строительной автоматизации. Предназначено для установки в настенную монтажную коробку. Назначение физического адреса и параметризация выполняются с помощью ETS. Устройство питается от шины KNX и не требует дополнительного источника питания. Устройство готово к работе после подключения шинного напряжения.
Характеристики продукта
- 2 релейных выхода (16A, 230VAC @50-60 Гц)
- Функция управления освещением
- Функция управления шторами и жалюзи
- Функция управления отоплением
- Работа в качестве NO или NC контактов
- Функции тайминга: задержка включения/выключения, лестничная функция и функция смыва
- Функция счетчика рабочих часов
- Функция сигнализации для штор
- Функция автоматической солнечной сигнализации для штор
- 2 цифровых входа (сухой контакт)
- Логическая функция
- Функция сцен
- Функция преобразователя типов данных
- Конфигурируется с ETS5

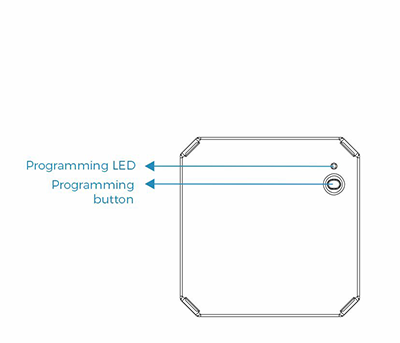

- Светодиод и кнопка программирования
- Простой монтаж в настенную коробку
- Сертифицировано по ISO 9001 и KNX
- 2 года гарантии

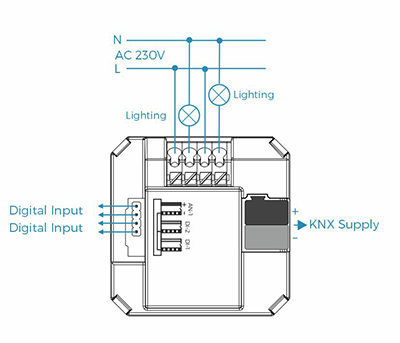

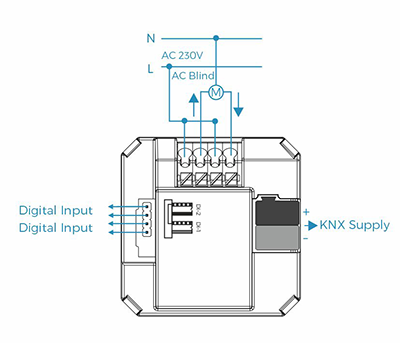

Схема подключения

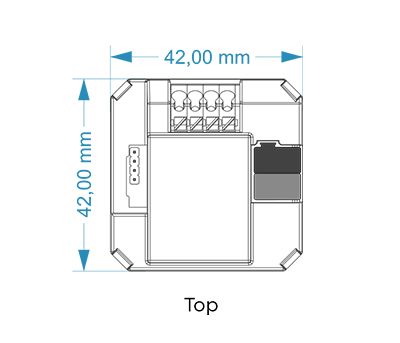

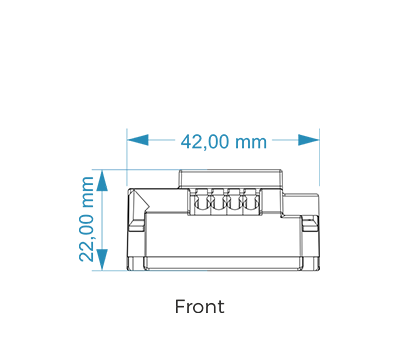

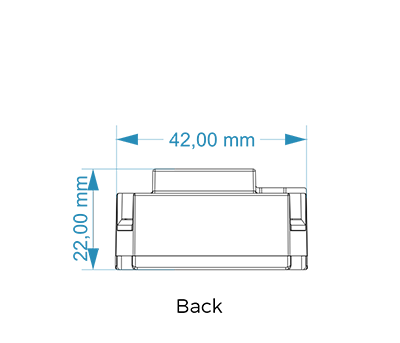

Масштабный чертёж
Технические данные
| Type of protection | IP 20 | EN 60529 |
| Safety class | ıı | EN 60664 |
| Power Supply | Voltage | 21V... 30V DC, SELV |
| Current Consumption | <10mA | |
| Mounting | Flush Mounted Box | |
| Output | Number | 2 |
| Switching Voltage | 230 VAC; @50/60 Hz | |
| Switching capacity 250 VAC | 16A, 117A Inrush | |
| Maximum switching power | 4000 VA | |
| Output Connection | Pluggable Connector | 4 Position Wire to Board Terminal Block 45° |
| Conductor Cross Section | Solid Wire: 20-14 AWG / 0.518-2.08 mm² | |
| Stranded Wire : 20-14 AWG / 0.518-2.08mm² | ||
| Wire Stripe Lenght | 7.5-8.5 mm | |
| Pitch | 3.5 mm | |
| Rated Values | Lamps Incandescent lamp load | 3680W |
| Fluorescent lamp load | 250VAC 16A, 102A inrush current | |
| Tungsten lamp load | 120VAC, 600W | |
| Capacitive Load | 70uF 10A cosQ=0.9 | |
| Electronic Ballast | 277VAC 2A | |
| Digital Input | Number | 2 binary inputs |
| State | Dry contact | |
| Scanning Voltage | 3V3 pulsed | |
| Current | 1mA | |
| Operating Elements | Programming Button | |
| Programming LED | ||
| Temperature Range | Operation | -5°C / +45°C |
| Storage | -20°C / +70°C | |
| Humidity | Maximum air humidity | 85% no moisture consendation |
| Flammability | Non-flammable product | |
| Dimensions | L:22mm W:42mm H:42mm | |
| Weight | 40 gr with cables |
